Artykuł analizuje problematykę odpłatności za polskie normy budowlane, które są przywoływane w rozporządzeniach ministerialnych jako obowiązkowe. W ramach protestu przeciwko ograniczaniu jawności prawa, publikujemy pełną treść normy PN-HD 308 S2:20071, określającej jednolity system identyfikacji kolorystycznej żył w kablach i przewodach.
W polskim porządku prawnym niezmiennie króluje zasada ignorantia iuris nocet – nieznajomość prawa szkodzi. Obywatel ma obowiązek przestrzegać przepisów, a państwo musi zapewnić mu darmowy dostęp do ich treści. Niestety, w dziedzinie bezpieczeństwa elektrycznego wciąż zderzamy się z "szarą strefą" płatnych norm technicznych. Aby przełamać tę barierę, udostępniliśmy zbiór wykupionych przez nas norm budowlanych, z których każdy może teraz skorzystać bezpłatnie. O tym, dlaczego zdecydowaliśmy się na ten krok i jakie ma on znaczenie dla praworządności, opowiada dr Piotr Semeniuk w 30. odcinku podcastu.
Norma ta, określająca zasady identyfikacji żył w kablach i przewodach, nie jest jedynie sugestią dla hobbystów. To fundament bezpieczeństwa każdej instalacji elektrycznej. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, instalacje muszą być projektowane i budowane zgodnie z aktualnymi normami bezpieczeństwa.
Prawidłowe oznakowanie kolorystyczne żył (np. niebieski dla przewodu neutralnego, zielono-żółty dla ochronnego) to nie kwestia estetyki, ale życia i zdrowia użytkowników.
Dlaczego dostęp do tych wytycznych jest utrudniony?
Obecnie Polski Komitet Normalizacyjny (PKN) traktuje kluczowe wytyczne bezpieczeństwa jak towar, żądając opłat za wgląd do nich. Uważamy tę sytuację za niedopuszczalną z trzech powodów:
Udostępniając kluczowe informacje z tej normy, przywracamy jawność standardom, od których zależy bezpieczeństwo przeciwporażeniowe i przeciwpożarowe w Twoim domu.
Kupujesz lub sprzedajesz nieruchomość?
Uniknij kosztownych błędów! W 60 sekund odpowiedz na 5 prostych pytań, a my powiemy Ci, na co uważać!
Niniejszy Dokument Harmonizacyjny dotyczy identyfikacji żył sztywnych i giętkich kabli i przewodów a także przewodów sznurowych na napięcie znamionowe nie wyższe niż górna granica II zakresu napięcia (zgodnie z HD 193).
Dokument ten ma zastosowanie do:
UWAGA w układach rozdzielczych dopuszcza się identyfikację za pomocą liczb.
Dokument ten nie dotyczy:
Niniejszy Dokument Harmonizacyjny zawiera datowane lub niedatowane powołania na inne dokumenty. Powołania te są cytowane w odpowiednich miejscach w tekście, w których podane są też te dokumenty. W przypadku powołań datowanych, późniejsze poprawki lub zmiany w tych dokumentach są uwzględniane w Dokumencie Harmonizacyjnym tylko wtedy gdy zostały one włączone do tych dokumentów przez zmiany lub poprawki.W przypadku powołań niedatowanych należy stosować ostatnie wydanie powołanego dokumentu.
a) HD 193 - Voltage bands for electrical installations of buildings
b) HD 626 - Overhead distribution cables of rated voltage Uo/U(Um): 0,6/1 (1,2) kV
c) EN 60446 - Basic and safety principles for man-machine interface, marking and identification – Identification of conductors by colours or numerals
3.1 Wielożyłowe kable i przewody oraz przewody sznurowe
Żyły kabli i przewodów wielożyłowych oraz przewodów sznurowych powinny być oznaczane barwami podanymi w Tablicach 1 i 2. W tablicach tych podano barwy żył w zależności od ilości żył, a w przypadku kabli i przewodów czterożyłowych lub pięciożyłowych podano kolejność występowania poszczególnych barw.
Tablica 1 dotyczy kabli i przewodów z żyłą zielono-żółtą.
Tablica 2 dotyczy kabli i przewodów bez żyły zielono-żółtej.
Identyfikacja za pomocą barw nie jest wymagana w przypadku przewodów koncentrycznych, żył płaskich przewodów giętkich bez powłoki oraz przewodów w izolacji z materiału, który nie może być oznaczany barwą, np. przewody o izolacji mineralnej.

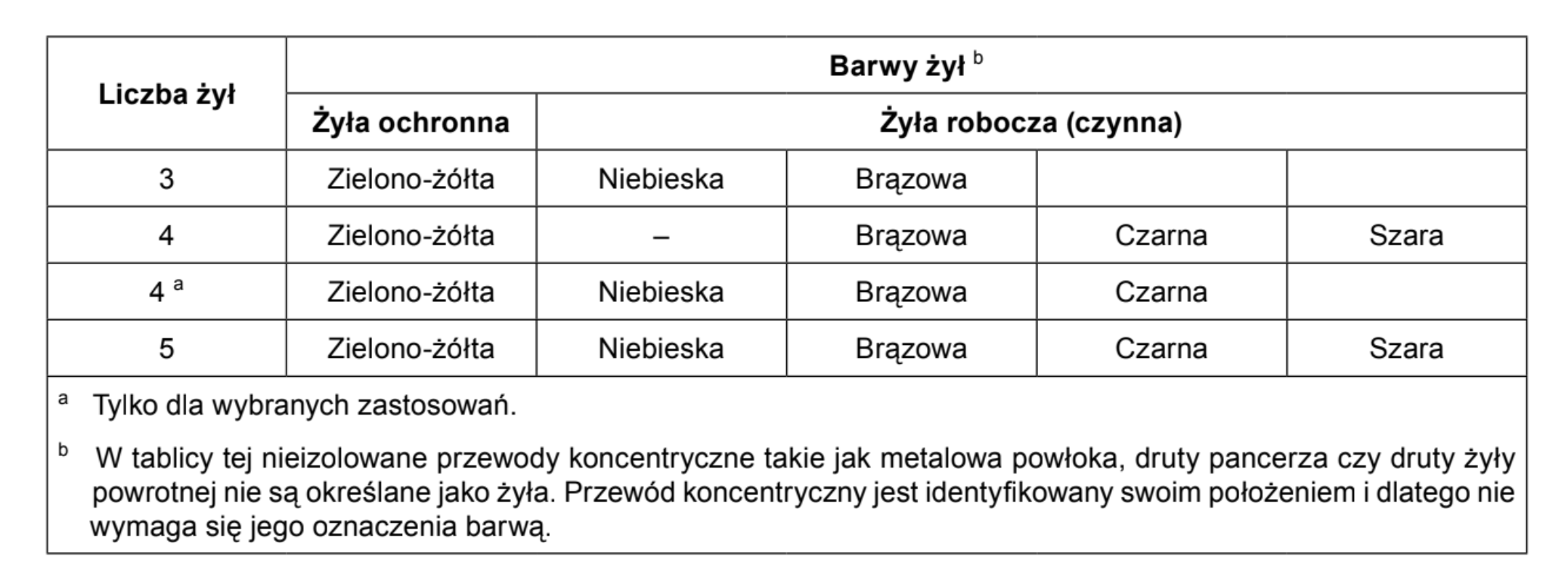

Tablica 1 – Kable i przewody oraz przewody sznurowe z żyłą zielono-żółtą

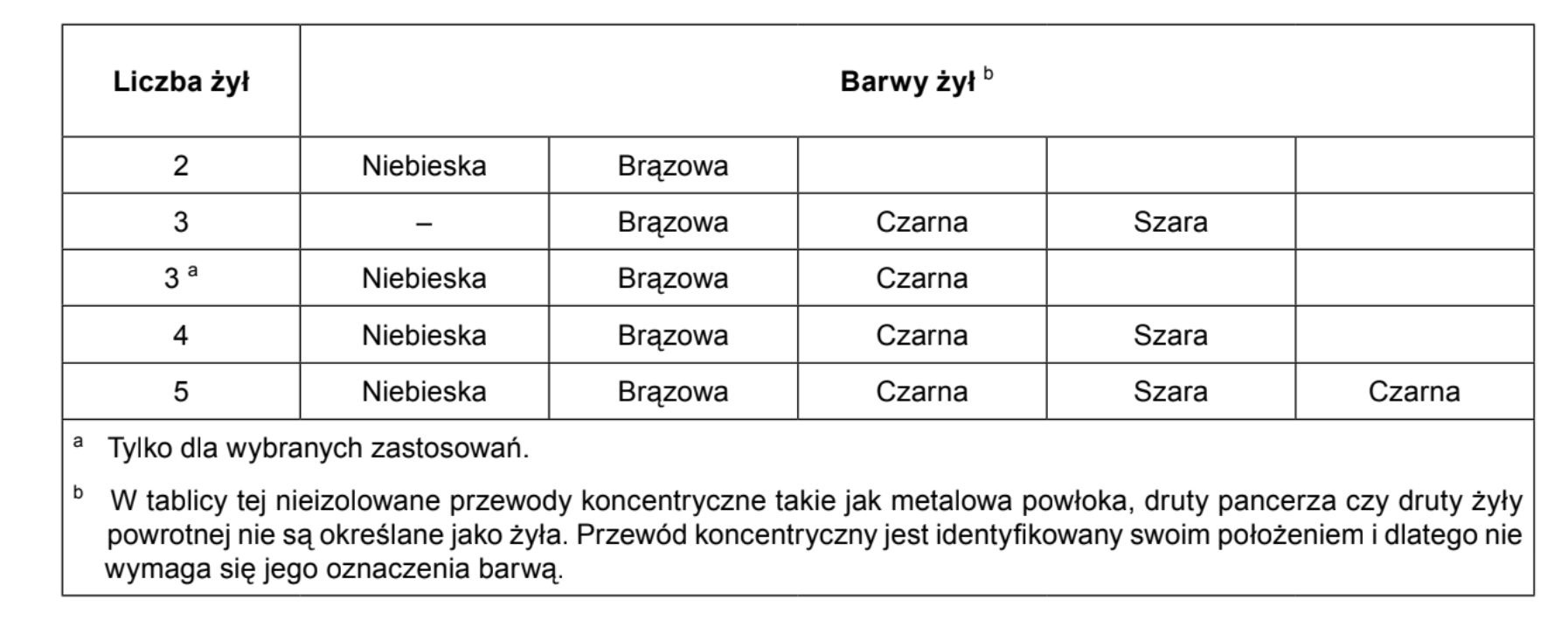

Kable i przewody oraz przewody sznurowe z żyłą zielono-żółtąTablica 2 – Kable i przewody oraz przewody sznurowe bez żyły zielono-żółtej
Kable i przewody oraz przewody sznurowe bez żyły zielono-żółtej3.2 Kable i przewody jednożyłowe
W przypadku kabli jednożyłowych w powłoce oraz przewodów w izolacji powinny być stosowane niżej podane barwy izolacji:
Do oznaczania przewodów fazowych stosuje się barwę brązową, czarną lub szarą. W wybranych przypadkach można stosować inne barwy.
3.3 Przewód ochronny
Wymagania dotyczące identyfikacji przewodu ochronnego z kombinacją dwu barw zielonej i żółtej są podane w EN 60446.
Zapraszamy do wysłuchania 30. odcinka podcastu Pewny Lokal.
