Ukryte awarie hydrauliczne mogą przez długi czas niszczyć strukturę budynku, pozostając niewidoczne dla oka. Tradycyjne metody poszukiwania nieszczelności często wiążą się z kosztownym kuciem ścian i podłóg „na oślep”. Diagnostyka termowizyjna pozwala bezinwazyjnie „zobaczyć” rury pod tynkiem, precyzyjnie wskazać miejsce wycieku oraz ocenić skalę zawilgocenia, co znacząco ogranicza koszty naprawy.
Diagnostyka termowizyjna jest obecnie jedną z najbardziej efektywnych metod nieniszczącej oceny stanu technicznego budynków. Analiza promieniowania podczerwonego umożliwia obrazowanie rozkładu temperatur na powierzchni przegród budowlanych, co ma szczególne znaczenie przy identyfikacji przebiegu oraz szczelności instalacji hydraulicznych ukrytych w strukturze ścian, stropów i posadzek.

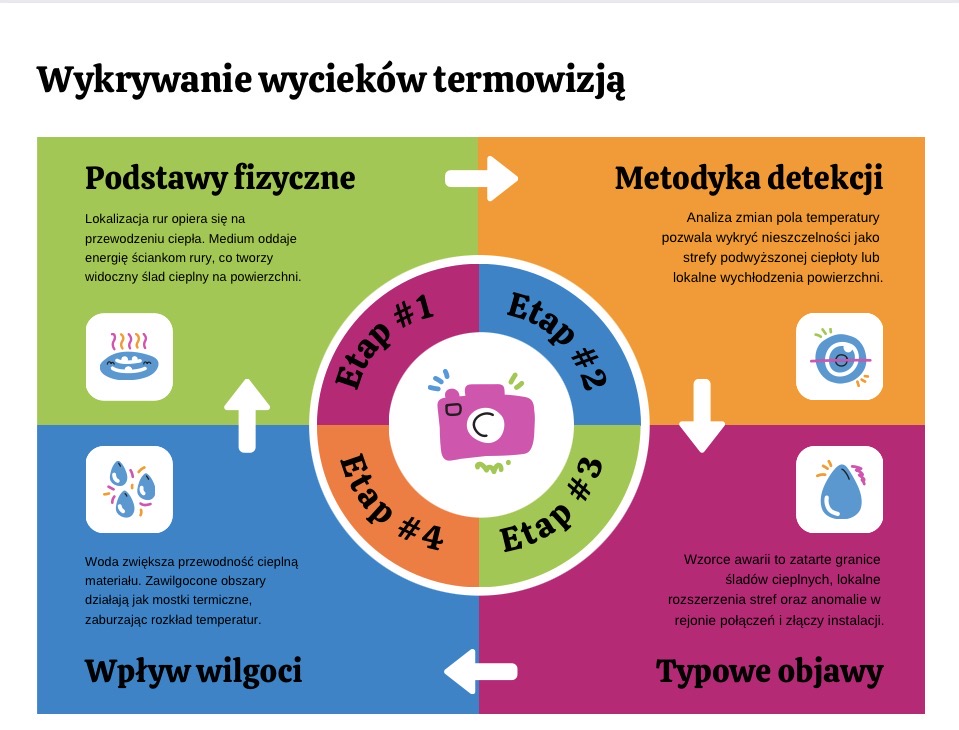

Rys. 1. Jak wykryć wycieki kamerą termowizyjną?Lokalizacja rur z ciepłą wodą w badaniach termowizyjnych opiera się na mechanizmie przewodzenia ciepła. Medium transportowane wewnątrz przewodów oddaje energię cieplną ściankom rury, które następnie ogrzewają otaczające je warstwy konstrukcyjne. W rezultacie na powierzchni przegrody pojawia się charakterystyczny ślad temperaturowy odpowiadający geometrii instalacji.
Obejrzyj rozmowę naszych pracowników o termowizji.
Widoczność sygnału termicznego zależy bezpośrednio od gradientu temperatur. Im większa różnica pomiędzy temperaturą medium a temperaturą otoczenia, tym wyraźniejszy kontrast obserwowany na termogramie. W praktyce diagnostycznej istotne jest również uwzględnienie bezwładności cieplnej materiałów budowlanych, która wpływa na dynamikę ujawniania się anomalii.
Diagnostyka termowizyjna instalacji hydraulicznych nie ogranicza się wyłącznie do wizualizacji samych przewodów. Kluczowym elementem analizy jest interpretacja zmian w rozkładzie pola temperatury, które mogą wskazywać na obecność nieszczelności.
W zależności od charakteru instalacji, wycieki mogą objawiać się jako:
Zmiana warunków wilgotnościowych prowadzi do modyfikacji właściwości cieplnych materiału, co znajduje bezpośrednie odzwierciedlenie w obrazowaniu podczerwonym.
Tab. 1. Diagnostyka instalacji hydraulicznych – interpretacja anomalii termicznych
Obserwacja termiczna Potencjalna przyczyna Charakterystyka obrazu Znaczenie diagnostyczne Liniowy ślad ciepła Rura z ciepłą wodą Regularny przebieg temperaturowy Identyfikacja trasy instalacji Rozmyta plama ciepła Wyciek medium Nieregularny obszar podwyższonej temperatury Możliwa nieszczelność Lokalne wychłodzenie Zawilgocenie przegrody Obszar o obniżonej temperaturze Ryzyko degradacji materiału Asymetria temperatur Zaburzenia przepływu Nierównomierny rozkład ciepła Wskazanie nieprawidłowości instalacyjnych
Interpretacja termogramów pozwala na identyfikację wzorców temperaturowych typowych dla awarii hydraulicznych. Do najczęściej obserwowanych należą:
Analiza tych zjawisk wymaga uwzględnienia zarówno warunków pracy instalacji, jak i właściwości materiałowych elementów budynku.
Obecność wilgoci w strukturze przegród budowlanych prowadzi do istotnych zmian parametrów fizycznych materiałów. Woda zwiększa przewodność cieplną oraz pojemność cieplną ośrodka, co skutkuje odmiennym zachowaniem temperaturowym w porównaniu do stref suchych.
W praktyce diagnostycznej zawilgocone obszary mogą funkcjonować jako wtórne mostki termiczne, prowadząc do zwiększonych strat energii oraz zaburzeń rozkładu temperatur na powierzchni ścian i podłóg.
Pomimo wysokiej skuteczności, diagnostyka termowizyjna podlega ograniczeniom wynikającym z właściwości fizycznych materiałów oraz warunków pomiarowych. Do najistotniejszych czynników należą:
Rzetelne badanie wymaga zapewnienia odpowiednich warunków pomiarowych oraz prawidłowej interpretacji uzyskanych wyników.

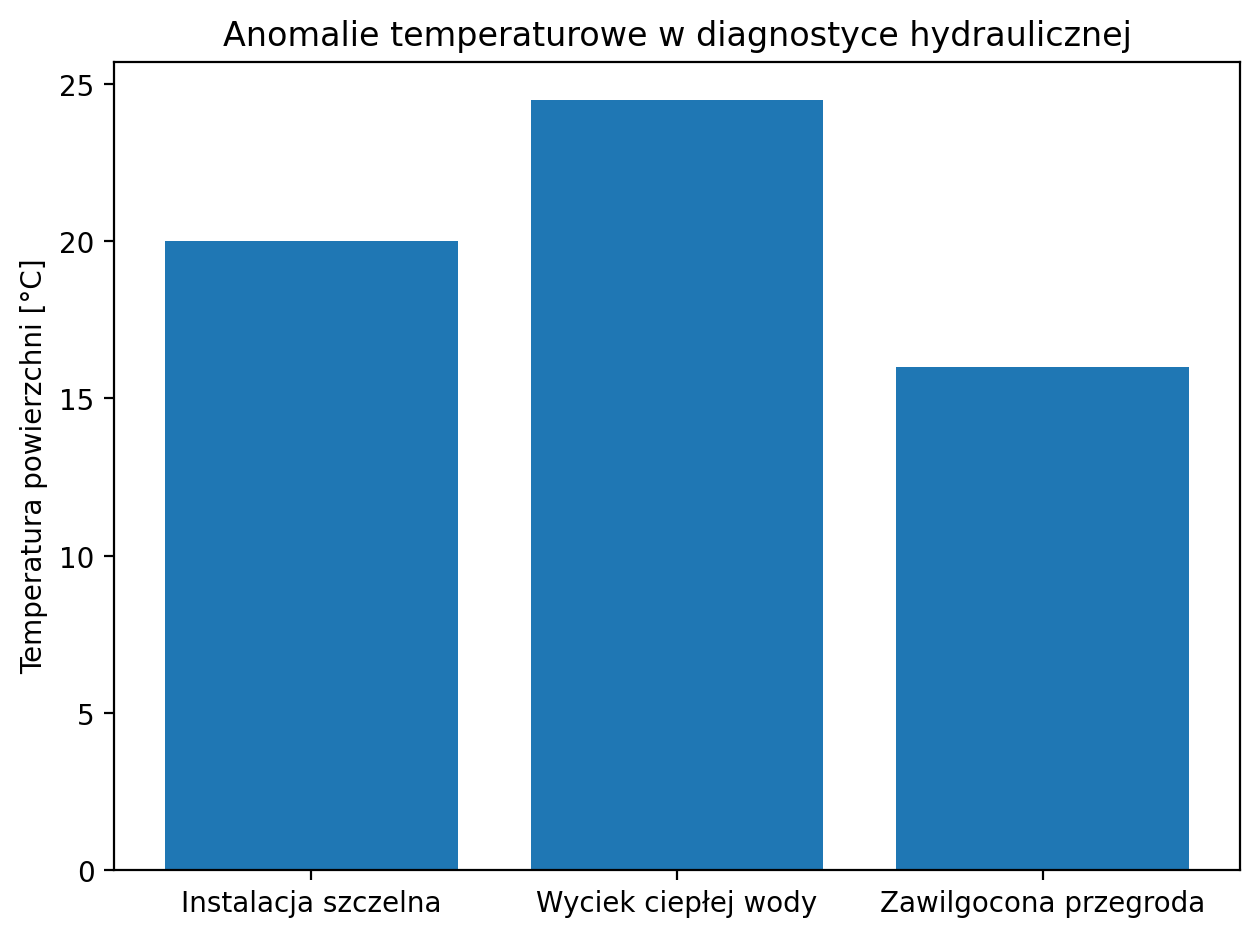

Rys. 2. Najczęstsze anomalie temperaturowe i ich przyczyny podczas wykrywania wycieków. Badania termowizyjne stanowią obecnie fundament nowoczesnej diagnostyki instalacji budynkowych. Umożliwiają precyzyjną lokalizację potencjalnych awarii, ograniczenie zakresu ingerencji budowlanych oraz optymalizację kosztów prac naprawczych.
W przypadku podejrzenia wycieków, zawilgoceń przegród lub problemów z instalacją hydrauliczną, zasadne jest przeprowadzenie specjalistycznej analizy. W ramach usług oferowanych przez Pewny Lokal wykonywane są profesjonalne badania termowizyjne pozwalające na ocenę przebiegu instalacji, identyfikację anomalii cieplnych oraz wsparcie w diagnostyce technicznej budynku.
