Nierównomierne nagrzewanie grzejników to częsty problem, który obniża komfort cieplny i generuje straty energii. Przyczyną rzadko jest samo urządzenie – zazwyczaj winne są zatory, zapowietrzenie lub zła regulacja hydrauliczna. Dzięki kamerze termowizyjnej możesz bezbłędnie zlokalizować blokady przepływu i sprawdzić rzeczywistą wydajność systemu grzewczego, by uniknąć niepotrzebnych kosztów napraw.
Zjawisko nierównomiernego nagrzewania grzejników jest jednym z najczęściej obserwowanych problemów eksploatacyjnych w budynkach mieszkalnych. Spadek efektywności emisji ciepła zwykle nie wynika z wad samego urządzenia, lecz z zaburzeń pracy instalacji hydraulicznej. W tym kontekście badania termowizyjne stanowią jedno z najbardziej precyzyjnych narzędzi diagnostycznych umożliwiających ocenę rzeczywistego rozkładu temperatur.

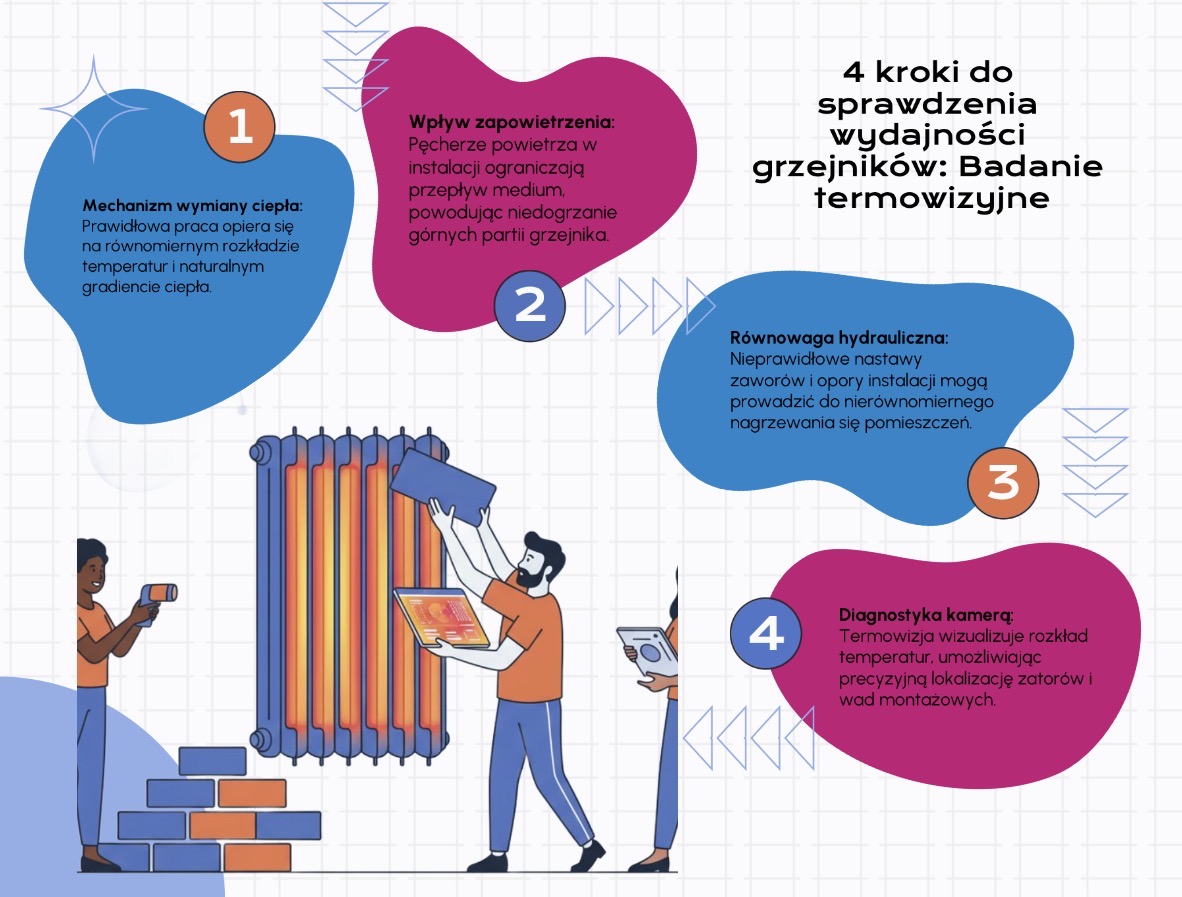

Rys. 1. Jakie kroki wykonać, żeby dowiedzieć się, jaka jest wydajność Twoich grzejników?Efektywność pracy grzejników płytowych oraz członowych opiera się na procesach konwekcji i promieniowania. Odbiornik ciepła przekazuje energię z czynnika grzewczego do otoczenia poprzez powierzchnie wykonane z materiałów o wysokiej przewodności cieplnej. Warunkiem prawidłowej pracy urządzenia jest całkowite wypełnienie jego objętości medium hydraulicznym.
Obejrzyj rozmowę naszych pracowników o termowizji.
W warunkach nominalnych rozkład temperatur na powierzchni grzejnika powinien być równomierny, z zachowaniem naturalnego gradientu pomiędzy strefą zasilania a powrotem. Każde zakłócenie przepływu lub obecność powietrza w instalacji prowadzą do obniżenia mocy cieplnej.
Zapowietrzenie instalacji polega na obecności pęcherzy powietrza w elementach systemu grzewczego. Zjawisko to generuje szereg negatywnych skutków technicznych, w tym:
Powietrze zgromadzone w górnych partiach grzejnika działa jak warstwa izolacyjna, skutecznie ograniczając transfer energii cieplnej do pomieszczenia.
Na efektywność emisji ciepła wpływa nie tylko obecność powietrza w instalacji, lecz również parametry hydrauliczne całego układu. Zaburzenia równowagi przepływów, nieprawidłowe nastawy zaworów termostatycznych czy lokalne przewężenia instalacji mogą prowadzić do nierównomiernego rozdziału czynnika grzewczego pomiędzy odbiorniki. W konsekwencji część grzejników osiąga temperaturę roboczą szybciej, podczas gdy inne pozostają niedogrzane.
Zjawiska te są szczególnie widoczne w instalacjach o rozbudowanej geometrii, gdzie długość obiegów oraz opory miejscowe istotnie wpływają na charakter cyrkulacji. Analiza termowizyjna pozwala w takich przypadkach na ocenę rzeczywistej dynamiki nagrzewania oraz identyfikację obszarów o zaburzonej wymianie ciepła.
Tab. 1. Grzejniki – typowe nieprawidłowości cieplne
Zjawisko Możliwa przyczyna Objaw termiczny Skutek eksploatacyjny Chłodna górna część grzejnika Zapowietrzenie Wyraźne zróżnicowanie temperatur Obniżona wydajność grzewcza Chłodna dolna strefa Osady / zatory Niska temperatura u podstawy Spadek sprawności wymiany ciepła Nierównomierne nagrzewanie Zaburzenia przepływu Asymetria temperatur Dyskomfort cieplny Szybkie wychładzanie Nieprawidłowa regulacja Niższa temperatura robocza Zwiększone zużycie energii
Badanie kamerą termowizyjną umożliwia wizualizację rozkładu temperatur na powierzchni urządzeń grzewczych. Kamera rejestruje promieniowanie podczerwone emitowane przez elementy instalacji, przetwarzając je na obraz termiczny.
Diagnostyka termograficzna pozwala na szybkie wykrycie:
Charakterystycznym objawem zapowietrzenia są chłodne obszary w górnych partiach grzejnika, wyraźnie odróżniające się od stref prawidłowo nagrzanych.
Rzetelna analiza termogramów wymaga uwzględnienia specyfiki pracy instalacji grzewczej oraz właściwości materiałów. Rozkład temperatur dostarcza informacji o faktycznej sprawności emisji ciepła i umożliwia identyfikację przyczyn spadku wydajności.
Nie każda anomalia temperaturowa oznacza wadę techniczną – interpretacja powinna uwzględniać warunki pracy instalacji, geometrię grzejnika oraz charakter przepływu czynnika.
Termowizja pozwala na przejście od subiektywnej oceny komfortu cieplnego do analizy opartej na mierzalnych parametrach fizycznych. Wczesne wykrycie zapowietrzenia, zatorów lub zaburzeń hydraulicznych umożliwia optymalizację pracy instalacji oraz ograniczenie strat energii.
Systematyczna diagnostyka instalacji grzewczej przekłada się bezpośrednio na stabilność parametrów cieplnych oraz trwałość elementów systemu.

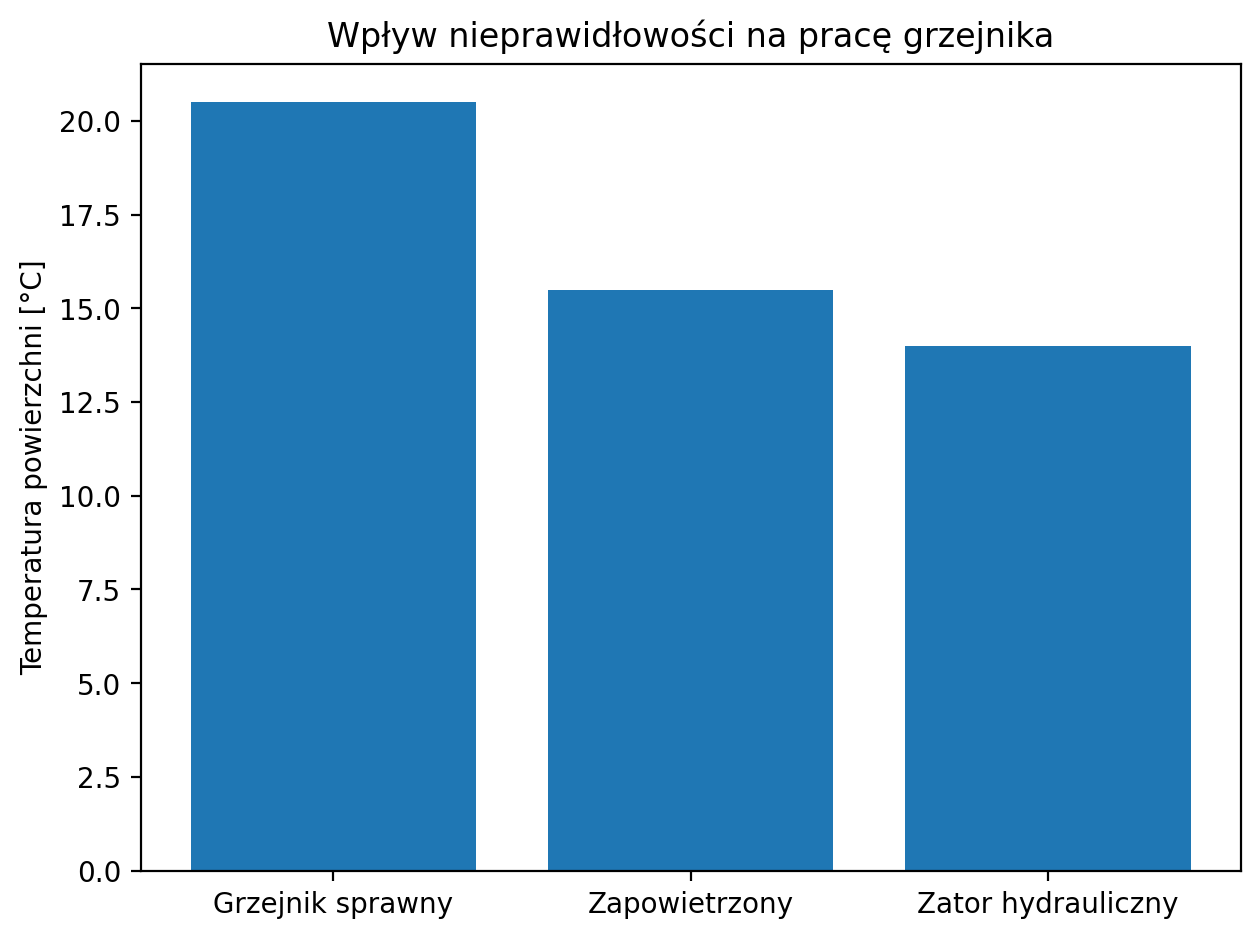

Rys. 2. Jakie są najczęstsze nieprawidłowości w działaniu grzejników?Zastosowanie badań termowizyjnych w ocenie pracy grzejników stanowi obecnie jedną z najbardziej efektywnych metod diagnostycznych. Umożliwia identyfikację zjawisk niewidocznych w standardowej ocenie wizualnej i pozwala na precyzyjne określenie przyczyn obniżonej wydajności grzewczej.
W przypadku obserwacji nierównomiernego nagrzewania grzejników, spadku komfortu cieplnego lub podejrzeń wad instalacyjnych, zasadne jest przeprowadzenie profesjonalnej diagnostyki. W ramach usług oferowanych przez Pewny Lokal wykonywane są specjalistyczne badania termowizyjne umożliwiające ocenę pracy instalacji grzewczych, lokalizację nieprawidłowości oraz wsparcie w analizie technicznej budynku.
