Ogrzewanie podłogowe to system ukryty pod warstwami posadzki, co utrudnia tradycyjną diagnostykę usterek. Jeśli odczuwasz niedogrzane strefy lub obawiasz się o wydajność instalacji, kamera termowizyjna jest najskuteczniejszym narzędziem kontrolnym. Pozwala ona bezinwazyjnie „zobaczyć” przebieg rur, wykryć zatory oraz zlokalizować ewentualne wycieki, zanim doprowadzą one do poważnych zniszczeń w Twoim domu.
Ocena stanu technicznego instalacji grzewczych w nowoczesnym budownictwie coraz częściej opiera się na metodach bezinwazyjnych, umożliwiających analizę systemów ukrytych pod warstwami wykończeniowymi. Ogrzewanie podłogowe, jako system płaszczyznowy o dużej bezwładności cieplnej, charakteryzuje się specyficznym mechanizmem przekazywania energii, co sprawia, że badania termowizyjne stanowią jedno z kluczowych narzędzi diagnostycznych.

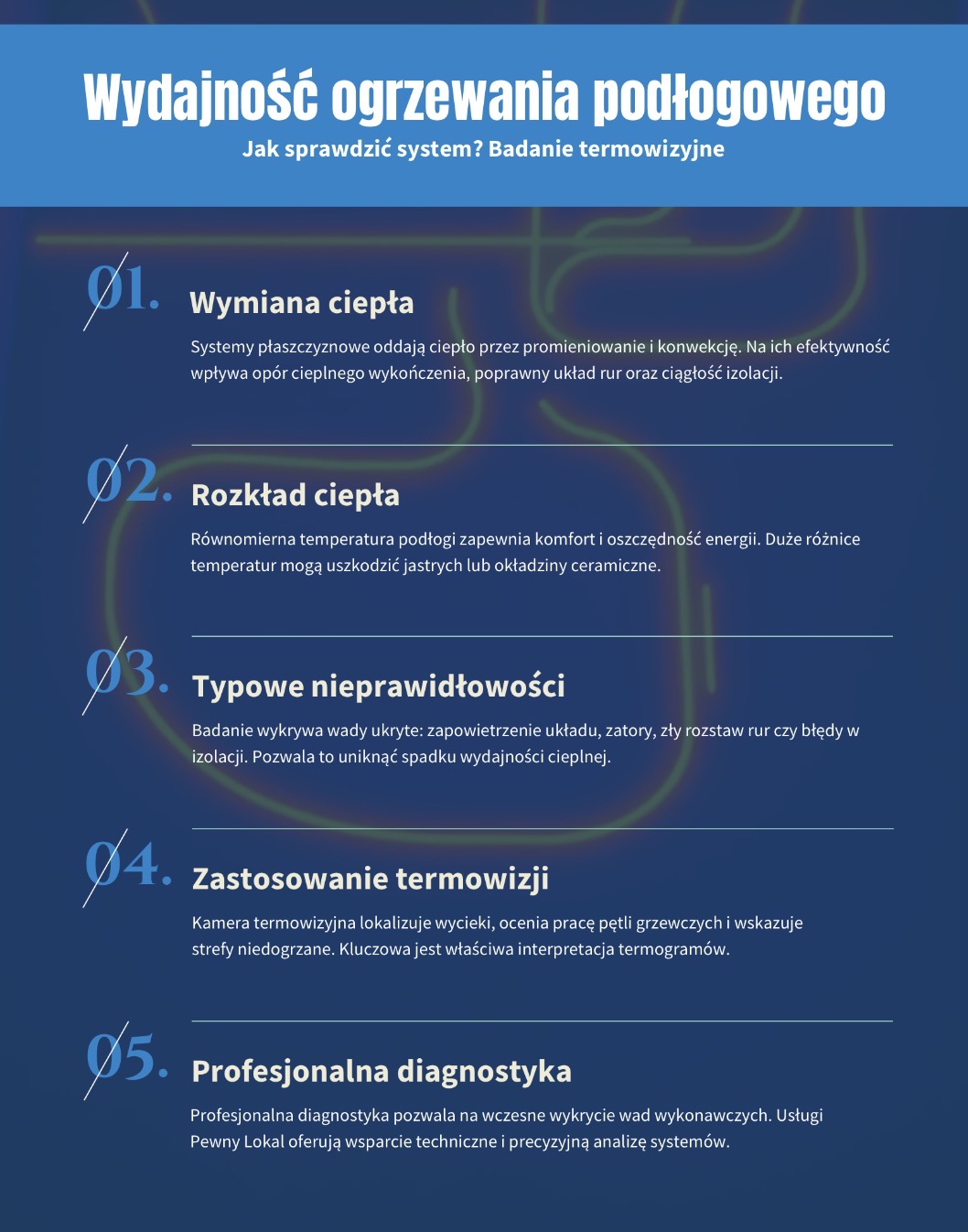

Rys. 1. Jaka jest wydajność ogrzewania podłogowego i od czego to zależy?Systemy ogrzewania płaszczyznowego funkcjonują w oparciu o zjawiska promieniowania oraz konwekcji, przy jednoczesnym udziale przewodzenia ciepła przez warstwy jastrychu i materiałów wykończeniowych. Podłoga pełni w tym przypadku rolę emitera ciepła o dużej powierzchni i relatywnie niskiej temperaturze roboczej.
Obejrzyj rozmowę naszych pracowników o termowizji.
Efektywność wymiany ciepła jest uzależniona przede wszystkim od:
W warunkach ustalonych rozkład temperatur na powierzchni podłogi powinien cechować się wysoką jednorodnością. Odchylenia od tego schematu mogą wskazywać na nieprawidłowości eksploatacyjne lub wykonawcze.
Jednym z podstawowych parametrów prawidłowo działającej instalacji jest równomierność temperatury powierzchni użytkowej. Izotermiczny rozkład ciepła wpływa bezpośrednio na komfort cieplny oraz efektywność energetyczną systemu.
Nadmierne różnice temperatur mogą prowadzić do:
Diagnostyka termowizyjna umożliwia dodatkowo wizualizację przebiegu pętli grzewczych, co ma istotne znaczenie również przy planowaniu późniejszych prac remontowych.
Tab. 1. Ogrzewanie podłogowe – typowe nieprawidłowości wykrywane termowizją
Nieprawidłowość Możliwa przyczyna Objaw w termowizji Znaczenie techniczne Nierównomierny rozkład temperatur Nieprawidłowy rozstaw przewodów Pasmowe strefy chłodu Obniżony komfort cieplny Strefy niedogrzane Zapowietrzenie pętli Lokalne obszary o niższej temperaturze Spadek wydajności instalacji Lokalne przegrzewanie Zaburzenia przepływu czynnika Punktowe strefy podwyższonej temperatury Ryzyko naprężeń termicznych Straty ciepła do podłoża Nieciągłość izolacji Rozległe strefy wychłodzeń Zwiększone zużycie energii
Badania termowizyjne instalacji ogrzewania podłogowego często ujawniają powtarzalne defekty, które nie są widoczne w standardowej ocenie wizualnej. Do najczęściej spotykanych należą:
Nieprawidłowości te prowadzą do nierównomiernego rozkładu temperatur oraz spadku wydajności cieplnej systemu.
Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez powierzchnię podłogi, umożliwiając analizę rozkładu temperatur w postaci termogramów. Skuteczność badania zależy od zachowania odpowiednich warunków pomiarowych, w tym stabilnego przepływu czynnika grzewczego oraz właściwego gradientu temperatur.
Badanie termowizyjne pozwala na:
Prawidłowa interpretacja termogramów wymaga wiedzy z zakresu fizyki budowli oraz znajomości właściwości materiałów wykończeniowych. Obraz termiczny może być modyfikowany przez czynniki takie jak emisyjność czy refleksyjność powierzchni.
Obserwowane anomalie temperaturowe nie zawsze oznaczają awarię instalacji – mogą wynikać z lokalnych warunków użytkowych, rozmieszczenia wyposażenia lub specyfiki konstrukcji budynku.

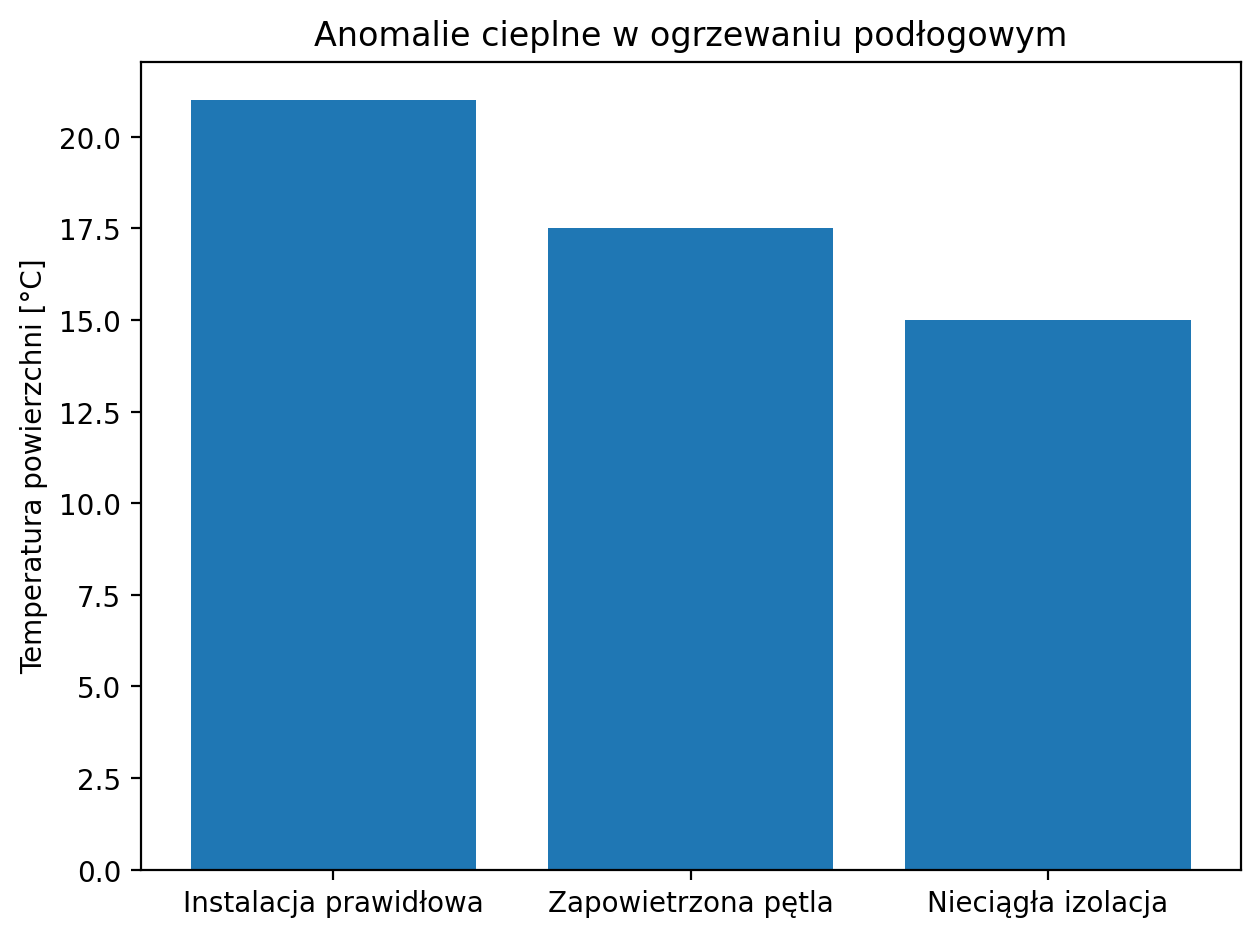

Rys. 2. Jakie są najczęstsze anomalie cieplne przy ogrzewaniu podłogowym?Badania termowizyjne stanowią obecnie jedną z najbardziej efektywnych metod weryfikacji poprawności działania instalacji ogrzewania podłogowego. Pozwalają na wczesne wykrycie wad ukrytych, ocenę jakości wykonawstwa oraz identyfikację potencjalnych problemów eksploatacyjnych.
W przypadku wątpliwości dotyczących wydajności instalacji, nierównomiernego nagrzewania podłogi lub podejrzeń wad wykonawczych, zasadne jest przeprowadzenie profesjonalnego badania. W ramach usług Pewny Lokal wykonywane są specjalistyczne badania termowizyjne umożliwiające ocenę pracy systemów grzewczych, lokalizację nieprawidłowości oraz wsparcie w analizie technicznej budynku.
