Instalacja elektryczna cechuje się tym, że w momencie, gdy przepływa przez nią prąd i stanowi ona jakiś opór, konsekwencją tego jest to, że przewód się nagrzewa i my możemy na podstawie tego, że ten przewód jest nagrzany ustalić przy pomocy kamery termowizyjnej, czy ta instalacja jest przeciążona, czy posiada jakieś błędy w sobie, które mogą powodować jakieś ryzyko powstania awarii. Możemy również sprawdzić, czy nie występują jakieś pęknięcia kabli. Od wielu instalacji zależy prawidłowe funkcjonowanie budynków. Dlatego właśnie kamery termowizyjne, które są urządzeniem bezinwazyjnym, nadają się idealne do okresowych badań instalacji.
W związku z błędnym podłączeniem, czy niedokręceniem przewodu na łączu z innym przewodem, ten, który zostanie poluzowany, będzie miał tę powierzchnię styczną na tyle małą, że będzie generował bardzo duży opór. Tak więc w tej sekwencji ta instalacja będzie się nagrzewała. Dzięki kamerze termowizyjnej będziemy mogli wykryć odpowiednio wcześniej wszelkie nieprawidłowości, które mogą uchronić nas przed jakimś incydentem, niebezpieczeństwem.
Obejrzyj rozmowę naszych pracowników o termowizji.
W przypadku Budownictwa mieszkaniowego sprawdzamy przede wszystkim tablicę mieszkaniową, czyli tak zwaną skrzynkę z bezpiecznikami. Weryfikujemy, czy na połączeniu tych wszystkich obwodów nie dochodzi do jakiegoś nadmiernego przegrzania. Oprócz tego możemy zweryfikować także przebieg instalacji elektrycznej w specyficznych warunkach np. przegrodach budowlanych. Weryfikacja całej instalacji elektrycznej kamerą termowizyjną jest istotna szczególnie w przemyśle, w celu zapewnienia ciągłości produkcji. Przy pomocy tego urządzenia sprawdzimy, jak ta cała instalacja elektryczna jest poprowadzona. Takie badania np. w przemyśle, budownictwie oferuje nasza firma Pewny Lokal.
Jesteśmy w stanie również ocenić, czy instalacje działają sposób zbilansowany, czyli, czy nie ma sytuacji, że na kilku obwodach pracuje większość urządzeń, które są wykorzystywane w przemyśle. Inżynierowie z Pewnego Lokalu korzystają z najlepszych kamer termowizyjnych, które są niezwykle precyzyjne. Z badań termowizyjnych sporządzamy raporty, które zawierają wszystkie najważniejsze informacje o badanym obiekcie.
Takie raporty są często podstawą do ubiegania się o naprawę nieprawidłowo działających urządzeń, przez firmę, która się tym zajmowała.
Badanie termowizyjne instalacji elektrycznejWzrost temperatury w obrębie aparatury modułowej w rozdzielnicy, w szczególności wyłączników nadmiarowoprądowych, jest zjawiskiem sygnalizującym przeciążenie obwodu lub postępujące zużycie samego elementu zabezpieczającego. Diagnostyka termowizyjna pozwala na identyfikację tzw. gorących punktów (hot-spots) na obudowach bezpieczników.
Mechanizm powstawania awarii w tym obszarze często wiąże się z długotrwałym obciążeniem prądem o wartości zbliżonej do prądu znamionowego zabezpieczenia. Powoduje to nagrzewanie się wewnętrznych wyzwalaczy termobimetalowych, co przy braku odpowiedniej wentylacji wewnątrz rozdzielnicy może prowadzić do termicznej degradacji tworzywa sztucznego obudowy i utraty właściwości izolacyjnych. Regularna kontrola temperatury tych komponentów pozwala na podjęcie decyzji o modernizacji rozdzielnicy lub redystrybucji obciążeń na poszczególne fazy przed wystąpieniem całkowitego odcięcia zasilania.
Jednym z najczęstszych problemów wykrywanych podczas audytów instalacji elektrycznej są nieprawidłowe połączenia przewodów w puszkach i gniazdach wtykowych. Zjawisko to wynika z mechanicznego poluzowania się zacisków śrubowych lub zmęczenia materiału w stykach sprężystych. Z punktu widzenia fizyki, luźny styk generuje zwiększoną rezystancję zestykową w punkcie połączenia.
Zgodnie z prawem Joule’a-Lenza, wydzielana moc cieplna jest wprost proporjonalna do oporu elektrycznego. W efekcie, w miejscu słabego styku dochodzi do gwałtownego, lokalnego wzrostu temperatury, który może wielokrotnie przekraczać dopuszczalne progi dla izolacji PVC. Kamera termowizyjna umożliwia lokalizację takich anomalii przez warstwę tynku lub obudowę gniazda, obrazując charakterystyczny gradient temperatury rozchodzący się od miejsca usterki. Brak interwencji w takim przypadku prowadzi do degradacji izolacji i powstania łuku elektrycznego.
Typowe anomalie temperaturowe w instalacji elektrycznej
| Obserwacja termiczna | Potencjalna przyczyna | Znaczenie diagnostyczne |
| Lokalne przegrzewanie bezpiecznika | Przeciążenie obwodu / zużycie aparatu | Ryzyko awarii lub zadziałania zabezpieczenia |
| Gorący punkt w gniazdku | Luźny styk / podwyższona rezystancja | Podwyższone ryzyko pożarowe |
| Nierównomierna temperatura przewodów | Asymetria obciążenia / problem z połączeniem | Możliwa wada instalacyjna |
| Podwyższona temperatura zasilacza | Przeciążenie / degradacja komponentów | Ryzyko uszkodzenia urządzenia |
W nowoczesnych instalacjach domowych i biurowych istotnym elementem obciążającym sieć są zasilacze impulsowe oraz ładowarki urządzeń mobilnych. Urządzenia te, ze względu na proces konwersji energii, generują określone straty cieplne. Jednakże nieliniowy pobór prądu oraz praca w warunkach ograniczonej cyrkulacji powietrza mogą prowadzić do przekroczenia bezpiecznych progów termicznych podzespołów elektronicznych.
Badanie termowizyjne pozwala na ocenę stanu pracy transformatorów oraz układów prostowniczych wewnątrz zasilaczy. Wykrycie anomalii temperaturowej w obrębie obudowy urządzenia pozwala na identyfikację postępującej degradacji kondensatorów elektrolitycznych lub uszkodzeń półprzewodników. Scenariusze eksploatacyjne wskazują, że nadmierne nagrzewanie się tych elementów nie tylko skraca żywotność podłączonego sprzętu elektronicznego, ale stanowi realne ryzyko termicznego uszkodzenia gniazd zasilających oraz przewodów doprowadzających.

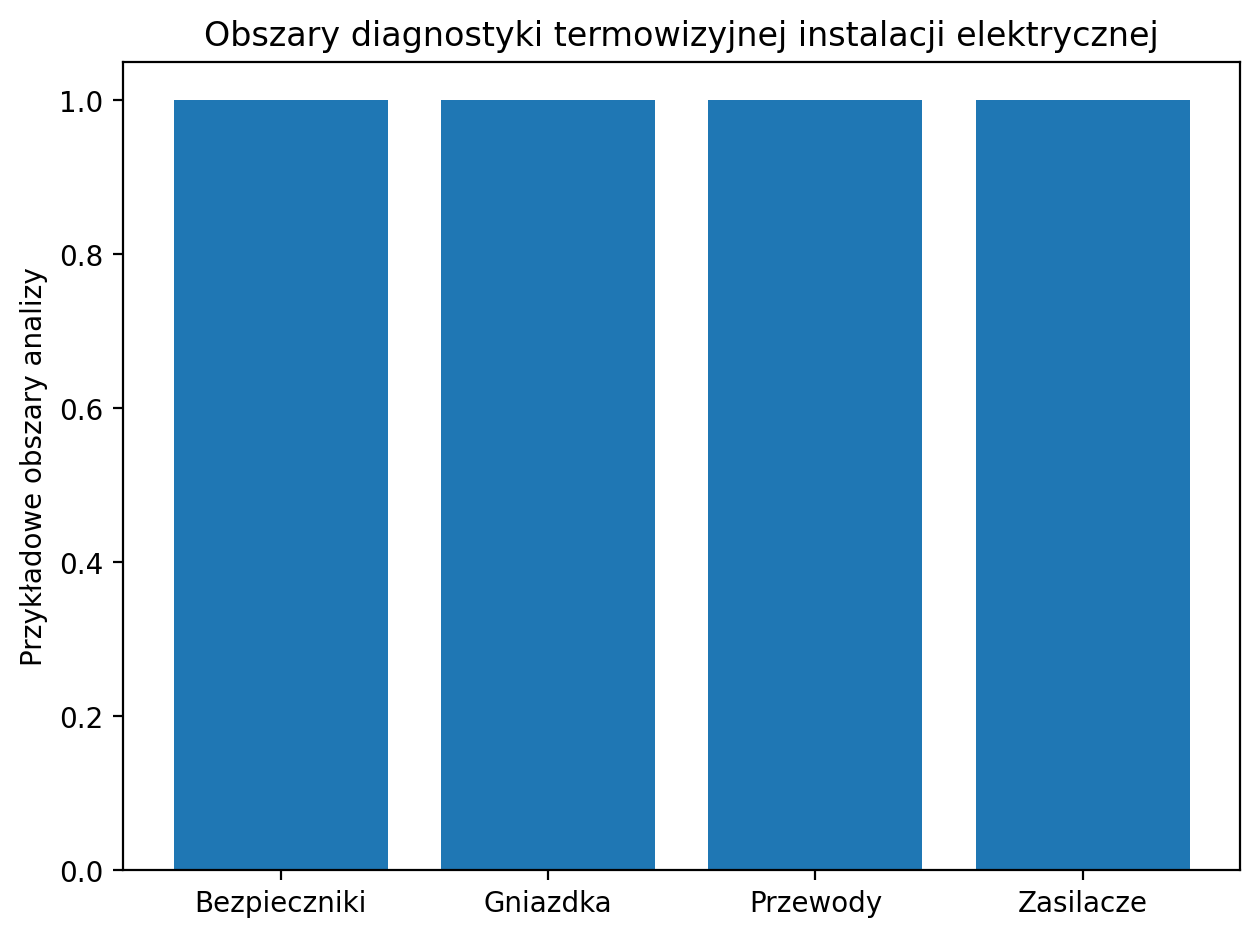

Obszary diagnostyki termowizyjnej instalacji elektrycznej
