Elewacja ETICS na odbiorze technicznym – co warto sprawdzić?

Elewacja jest jednym z tych elementów budynku, na których błędy wykonawcze mogą być widoczne już podczas odbioru technicznego. Pęknięcia przy oknach, zacieki pod parapetami, przebarwienia czy charakterystyczne punkty odpowiadające miejscom mocowania termoizolacji mogą wskazywać na problem wymagający dokładniejszego sprawdzenia.

Nie każda niedoskonałość oznacza jednak poważną wadę. Znaczenie mają jej lokalizacja, rozmiar, sposób wykonania całego systemu oraz warunki, w których oceniana jest powierzchnia. Podpowiadamy, jak zbudowana jest elewacja ETICS i na jakie miejsca warto zwrócić szczególną uwagę podczas odbioru.

Co to jest elewacja ETICS?

ETICS, czyli External Thermal Insulation Composite System, to zespolony system ocieplania ścian zewnętrznych. Rozwiązanie jest powszechnie stosowane zarówno w budownictwie mieszkaniowym jednorodzinnym, jak i wielorodzinnym.

System składa się z kilku współpracujących ze sobą warstw. Do ściany mocuje się materiał termoizolacyjny – najczęściej styropian lub wełnę mineralną. Następnie wykonywana jest warstwa zbrojona z siatką z włókna szklanego, a powierzchnię wykańcza się odpowiednim gruntem i tynkiem cienkowarstwowym.

Prawidłowe działanie elewacji zależy więc nie tylko od samego tynku widocznego z zewnątrz. Znaczenie ma sposób wykonania wszystkich znajdujących się pod nim warstw.

Elewacja ETICS – co sprawdzić podczas odbioru?

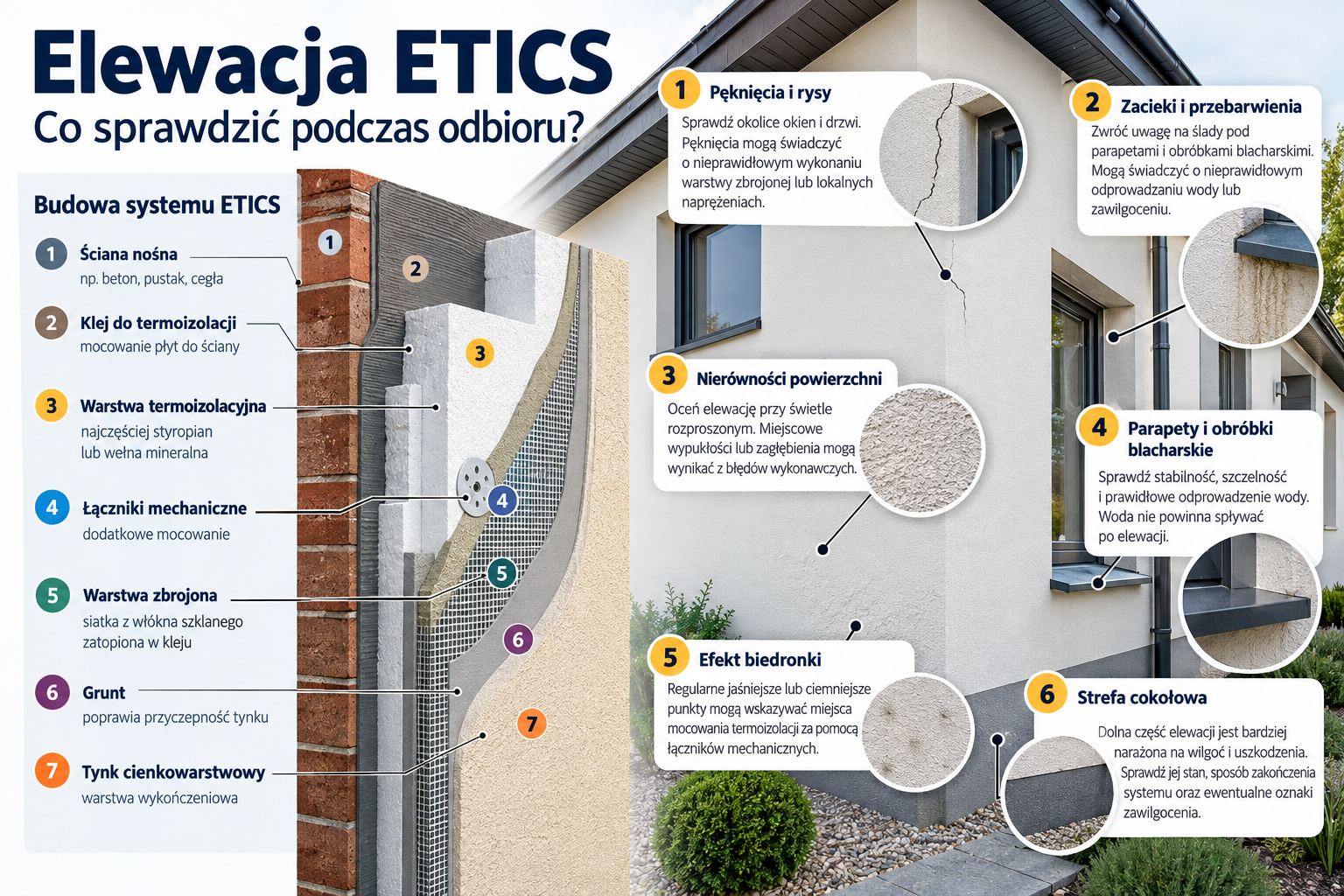

Infografika pokazuje przekrój podstawowych warstw systemu ETICS oraz sześć elementów, które warto skontrolować: pęknięcia i rysy, zacieki i przebarwienia, nierówności powierzchni, cokół, parapety i obróbki oraz efekt biedronki.

Jakie wady elewacji ETICS można zauważyć podczas odbioru?

Część nieprawidłowości jest widoczna gołym okiem. Dotyczy to przede wszystkim rys, ubytków tynku, zacieków, miejscowych przebarwień oraz nierówności powierzchni.

Poniższa tabela pokazuje, na jakie objawy zwrócić uwagę i które miejsca warto wtedy sprawdzić dokładniej.

Sam wygląd elewacji nie zawsze pozwala jednak ustalić źródło problemu. Pęknięcie może mieć kilka różnych przyczyn, podobnie jak przebarwienie czy miejscowe zawilgocenie.

Pęknięcia elewacji – gdzie pojawiają się najczęściej?

Podczas odbioru warto szczególnie dokładnie obejrzeć okolice okien i drzwi. Narożniki otworów są miejscami, w których mogą koncentrować się naprężenia.

Widoczna rysa może mieć związek m.in. z wykonaniem warstwy zbrojonej, sposobem ułożenia materiału termoizolacyjnego albo brakiem odpowiedniego wzmocnienia określonego miejsca.

Znaczenie ma nie tylko sama obecność pęknięcia, ale również jego przebieg. Inaczej należy oceniać niewielką powierzchniową rysę w tynku, a inaczej pęknięcie biegnące od narożnika okna na większą część elewacji.

Na podstawie samych oględzin nie zawsze można jednak jednoznacznie wskazać przyczynę. Jeżeli pęknięcie jest rozległe lub jego charakter budzi wątpliwości, może być potrzebna dokładniejsza diagnostyka.

Czy zacieki i przebarwienia na elewacji oznaczają wadę?

Zacieki widoczne na nowej elewacji warto sprawdzić szczególnie wtedy, gdy pojawiają się bezpośrednio pod parapetami, balkonami albo obróbkami blacharskimi.

Ich obecność może świadczyć o tym, że woda nie jest prawidłowo odprowadzana poza powierzchnię ściany.

Nie każdy ciemniejszy nalot lub przebarwienie oznacza jednak błąd wykonawczy. Na wygląd elewacji wpływają również:

• zacienienie,
• wilgotność otoczenia,
• bliskość drzew i roślin,
• orientacja ściany względem stron świata,
• intensywność opadów.

Dlatego warto zwracać uwagę przede wszystkim na nietypowy i miejscowy charakter zmian. Regularne zacieki pod jednym parapetem mogą być bardziej niepokojące niż równomierne zabrudzenie dużej części elewacji.

Jak sprawdzić nierówności elewacji?

Gotowa elewacja powinna tworzyć spójną wizualnie powierzchnię. Miejscowe wypukłości, zagłębienia lub wyraźne pofalowania mogą wskazywać na nieprawidłowości wykonawcze.

Trzeba jednak pamiętać, że ogromne znaczenie ma sposób prowadzenia oględzin. Powierzchni elewacji nie powinno się oceniać wyłącznie przy ostrym świetle padającym niemal równolegle do ściany. Takie oświetlenie może bardzo mocno uwidaczniać nawet niewielkie różnice struktury tynku.

Bardziej miarodajna jest ocena powierzchni przy świetle rozproszonym i z odpowiedniej odległości. Jeżeli pojawiają się wątpliwości dotyczące płaszczyzny elewacji, można również wykonać dokładniejszą kontrolę przy pomocy odpowiednich narzędzi pomiarowych.

Przebarwienia na nowej elewacji – co powinno zwrócić uwagę?

Wykończona powierzchnia powinna być możliwie jednolita pod względem koloru i struktury. Widoczne plamy, wyraźne różnice odcieni lub miejscowe wykwity mogą mieć związek m.in. z różnymi warunkami atmosferycznymi podczas prowadzenia prac, przygotowaniem materiału albo sposobem nakładania tynku.

Nie każda minimalna różnica kolorystyczna widoczna z bardzo małej odległości musi jednak świadczyć o wadzie.

W praktyce znaczenie ma przede wszystkim to, czy różnice są widoczne podczas normalnego użytkowania budynku oraz czy wyraźnie zaburzają jednolity wygląd elewacji.

Cokół – dlaczego dolna część elewacji wymaga szczególnej uwagi?

Cokół jest jednym z najbardziej narażonych fragmentów elewacji.

Znajduje się blisko gruntu, dlatego jest wystawiony na działanie wody odbijającej się od nawierzchni, śniegu, błota oraz przypadkowych uszkodzeń mechanicznych.

Podczas odbioru warto zwrócić uwagę przede wszystkim na:

• stan dolnej krawędzi elewacji,
• widoczne uszkodzenia,
• przebarwienia i ślady zawilgocenia,
• sposób zakończenia warstw ocieplenia,
• stan połączeń z sąsiednimi elementami.

Uszkodzenie w tej części może być szczególnie istotne, ponieważ długotrwałe działanie wilgoci może przyspieszać degradację poszczególnych warstw systemu.

Parapety i obróbki blacharskie – co sprawdzić?

Parapety oraz obróbki blacharskie mają między innymi ograniczać spływanie wody bezpośrednio po powierzchni elewacji.

Podczas odbioru warto więc sprawdzić ich stabilność oraz sposób wykonania połączenia ze ścianą.

Woda powinna być odprowadzana poza lico elewacji. Jeżeli regularnie spływa po tynku, w tym miejscu mogą z czasem pojawić się:

• zabrudzenia,
• zacieki,
• przebarwienia,
• ślady biologiczne,
• miejscowe zawilgocenie.

Nie należy przy tym przyjmować jednej wartości wysunięcia parapetu jako uniwersalnej dla wszystkich budynków. Poprawność rozwiązania powinna być oceniana w odniesieniu do konkretnego projektu oraz zastosowanego systemu elewacyjnego.

Co oznacza efekt biedronki na elewacji?

Jednym z charakterystycznych zjawisk pojawiających się na elewacjach ETICS jest tzw. efekt biedronki.

Na powierzchni ściany widoczne są wtedy regularnie rozmieszczone jaśniejsze albo ciemniejsze punkty. Ich położenie odpowiada najczęściej miejscom zastosowania łączników mechanicznych mocujących termoizolację.

W określonych warunkach temperatury i wilgotności poszczególne fragmenty powierzchni mogą nagrzewać się i wychładzać w nieco inny sposób. W rezultacie układ mocowań staje się widoczny. Jeżeli na elewacji pojawia się regularna siatka punktów, warto sprawdzić, czy rzeczywiście odpowiada ona miejscom kołkowania termoizolacji.

Które problemy z elewacją wymagają szybszego sprawdzenia?

Nie wszystkie zauważone nieprawidłowości mają taki sam charakter.

Niewielka różnica faktury tynku ma zwykle inne znaczenie niż ubytek odsłaniający głębsze warstwy systemu albo zaciek powstający wskutek nieprawidłowego odprowadzania wody.

Dlatego przy ocenie elewacji warto brać pod uwagę przede wszystkim możliwość dalszego oddziaływania wilgoci oraz ryzyko pogłębiania się uszkodzenia.

Elewacja ETICS – orientacyjna skala pilności reakcji

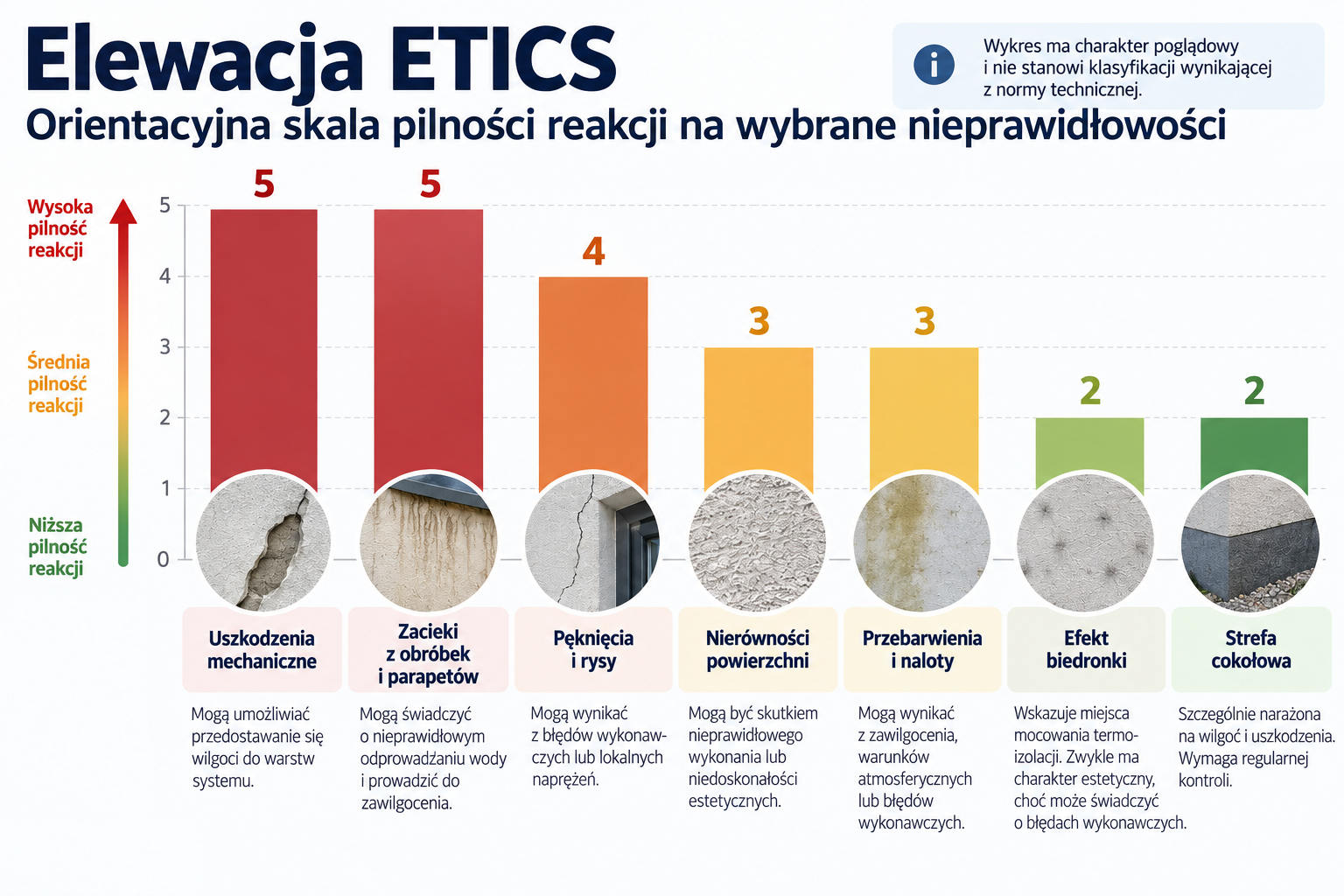

Wykres przedstawia poglądowe zestawienie problemów wymagających szczególnej uwagi. Najwyżej oceniono uszkodzenia mechaniczne oraz zacieki związane z obróbkami, ponieważ mogą sprzyjać dalszemu przenikaniu wilgoci lub powiększaniu się uszkodzenia.

Jakie błędy wykonawcze mogą ujawnić się dopiero na gotowej elewacji?

Problem widoczny na powierzchni nie zawsze powstaje na etapie nakładania tynku.

Źródło nieprawidłowości może znajdować się głębiej i dotyczyć m.in.:

• przygotowania podłoża,
• mocowania płyt termoizolacyjnych,
• wykonania warstwy zbrojonej,
• sposobu zamocowania łączników,
• wykonania narożników i otworów,
• prowadzenia prac w nieodpowiednich warunkach atmosferycznych.

Skutki takich błędów mogą ujawnić się dopiero po pewnym czasie. Przykładem są pęknięcia, widoczne miejsca mocowań, różnice w strukturze powierzchni czy powtarzające się zawilgocenia.

Czy elewację można sprawdzić samodzielnie?

Podstawowe oględziny można przeprowadzić bez specjalistycznego sprzętu.

Warto obejść budynek i przyjrzeć się elewacji z różnych stron. Szczególną uwagę należy poświęcić oknom, drzwiom, narożnikom, parapetom, balkonom oraz dolnej części ścian.

Samodzielnie można zauważyć m.in.:

• pęknięcia,
• ubytki,
• zacieki,
• przebarwienia,
• uszkodzenia cokołu,
• widoczne miejsca kołkowania,
• wyraźne nierówności.

Znacznie trudniejsze jest jednak ustalenie, co dokładnie spowodowało daną nieprawidłowość.

Podobny objaw może wynikać z różnych błędów wykonawczych, dlatego podczas profesjonalnego odbioru istotne jest nie tylko znalezienie nieprawidłowości, lecz także właściwe opisanie jej charakteru.

Elewacja ETICS podczas odbioru – podsumowanie

Kontrola elewacji nie powinna ograniczać się do oceny jej koloru i ogólnego wyglądu. Podczas odbioru warto sprawdzić przede wszystkim okolice okien i drzwi, parapety, obróbki blacharskie, cokół oraz miejsca, w których widoczne są pęknięcia, zacieki lub nietypowe przebarwienia. Szczególną uwagę należy zwrócić na uszkodzenia, które mogą umożliwiać przedostawanie się wilgoci do głębszych warstw systemu.

Jednocześnie nie każda niedoskonałość wizualna oznacza poważną wadę techniczną. Prawidłowa ocena powinna uwzględniać sposób wykonania elewacji, warunki oględzin i charakter konkretnej nieprawidłowości.
