Jak oceniać poprawność wyprowadzeń zaworów grzejnika z posadzki?

Poprawność realizacji instalacji grzewczej w obiektach budownictwa ogólnego jest jednym z kluczowych elementów rzutujących na późniejszą bezusterkową eksploatację oraz estetykę wykończenia wnętrz. Choć montaż grzejników wydaje się czynnością rutynową, statystyki usterkowe wykazują, że to właśnie na styku robót instalacyjnych i wykończeniowych powstaje najwięcej wad, których usunięcie generuje drastyczne koszty. Diagnostyka poprawności wyprowadzeń zaworów z posadzki wymaga od inspektora nadzoru nie tylko znajomości projektu, ale przede wszystkim rygorystycznego egzekwowania zasad wiedzy technicznej już na etapie robót zanikających.

Koordynacja międzybranżowa jako fundament bezusterkowego montażu

Błędy w podejściach instalacyjnych do grzejników najczęściej biorą swój początek w braku rzetelnej koordynacji między architektem a projektantem instalacji. Klasycznym przykładem niedopatrzenia jest zaprojektowanie otwieranych okien tarasowych w miejscach, gdzie projekt instalacyjny przewiduje tradycyjne grzejniki nad podłogą. W takich sytuacjach, po wykonaniu wylewek i ułożeniu posadzek, często okazuje się, że skrzydło okienne koliduje z korpusem grzejnika.

Naprawa takiej usterki na etapie wykończeniowym jest niezwykle kosztowna. Wymusza ona demontaż grzejnika po przeprowadzonych już próbach ciśnieniowych i napełnieniu układu wodą zdemineralizowaną. Koszt spuszczenia uzdatnionej wody oraz jej ponownego napełnienia jest znaczny, dlatego w praktyce inżynierskiej dąży się do ręcznego odsłaniania podejść poniżej poziomu posadzki w celu ich uciskowego zaślepienia. Każda taka ingerencja w gotowe warstwy podłogowe (jastrych, izolacje) osłabia strukturę podłoża i stanowi potencjalne miejsce przyszłych nieszczelności.

Innym rażącym błędem jest brak przewidzenia rezerwy miejsca na wykończenie ścian w niszach grzejnikowych. Niezachowanie odpowiednich tolerancji wymiarowych sprawia, że po nałożeniu tynku lub okładziny z płytek, zawory grzejnikowe wystają poza lico wnęki lub stykają się z ościeżami, co uniemożliwia ich prawidłową obsługę i konserwację.

Najczęstsze wady wykonawcze wyprowadzeń instalacji z posadzki

• W praktyce odbiorowej wyróżnia się kilka typowych nieprawidłowości, które należy kwalifikować jako istotne usterki wykonawcze:
• Nieuzasadnione podejścia od dołu: Powszechną, choć często bezsensowną praktyką, jest wykonywanie podejść zasilania i powrotu bezpośrednio z posadzki w miejscach, gdzie znacznie prostsze i estetyczniejsze byłoby podejście z boku (ze ściany) z wykorzystaniem jednego kolanka. Podejścia podłogowe utrudniają sprzątanie i wymagają kłopotliwego wycinania otworów w posadzkach (parkiecie, płytkach).
• Wymuszone „cokoliki”: Jeśli rury zostaną wyprowadzone z posadzki w niewłaściwym miejscu, wykonawcy próbują maskować błąd poprzez budowę dodatkowych listew lub cokolików wokół zaworów. Takie rozwiązanie jest technicznie nieuzasadnione i powinno być każdorazowo odrzucane przez nadzór techniczny.
• Błędy lokalizacyjne w pomieszczeniach mokrych: Umieszczanie grzejników i ich podejść w strefach narażonych na bezpośrednie zalewanie wodą (np. w sąsiedztwie natrysków) jest błędem projektowym. Prowadzi to do przedwczesnej korozji elementów montażowych i trudności w utrzymaniu szczelności izolacji przeciwwodnej.
• Zastosowanie niewłaściwej armatury: Montaż rażąco wystających zaworów odcinających w wąskich wnękach, zamiast kształtek kątowych, uniemożliwia pełne wykorzystanie przestrzeni i naraża zawór na uszkodzenia mechaniczne.

Instrukcja kontroli: Podejścia grzejnikowe

Uszczelnienia przejść instalacyjnych a ryzyko wilgoci

Kwestią o znaczeniu krytycznym podczas odbioru jest sposób uszczelnienia miejsca, w którym rury instalacyjne przechodzą przez okładzinę ceramiczną posadzki. Standardowe wypełnianie tych szczelin wyłącznie silikonem sanitarnym jest rozwiązaniem nietrwałym i niezgodnym z zasadami wiedzy technicznej. Silikon stanowi tzw. fugę obsługową – żaden producent nie daje gwarancji na jego wieczną szczelność, a zerwanie przyczepności masy do płytek następuje zazwyczaj w ciągu kilku miesięcy pod wpływem drgań instalacji i zmian temperatury.

Prawidłowe wykonanie wymaga zastosowania systemowych kołnierzy uszczelniających, zintegrowanych z izolacją przeciwwodną (w płynie) znajdującą się pod płytkami. Brak takiego zabezpieczenia sprawia, że woda spływająca po rurach podczas mycia podłóg lub w wyniku awarii zaworu swobodnie wnika w warstwy jastrychu i izolacji termicznej, co prowadzi do zawilgocenia stropu i destrukcji tynków na kondygnacji poniżej.

Analiza kosztów i rozliczenie nakładów za usterki

Ekonomiczne konsekwencje błędów w podejściach grzejnikowych są dotkliwe dla wszystkich stron procesu budowlanego. Wykonanie poprawnego uszczelnienia lub korekta położenia rur na etapie stanu surowego generuje znikome nakłady. Jednak naprawa tych samych elementów w gotowym, wykończonym lokalu może być nawet dwudziestokrotnie droższa. Wynika to z konieczności:

1. Demontażu i ponownego montażu grzejników oraz armatury.
2. Skuwania gotowych posadzek ceramicznych lub demontażu parkietu.
3. Odtworzenia izolacji przeciwwodnych i jastrychów.
4. Wypłaty odszkodowań za brak możliwości użytkowania lokalu w trakcie remontu.

Zgodnie ze standardami rynkowymi i orzecznictwem, w przypadku stwierdzenia zaniedbań kontrolnych, inspektor nadzoru inwestorskiego może zostać obciążony udziałem w kosztach strat w wysokości około 30%. Dla usterek o charakterze czysto wizualnym (np. nieregularne docięcie płytek wokół rur, jeśli nie wpływa na szczelność), stosuje się obniżenie wartości rozliczeniowej robót, które zazwyczaj nie powinno przekraczać 20% kosztów wymiany danego elementu na nowy.

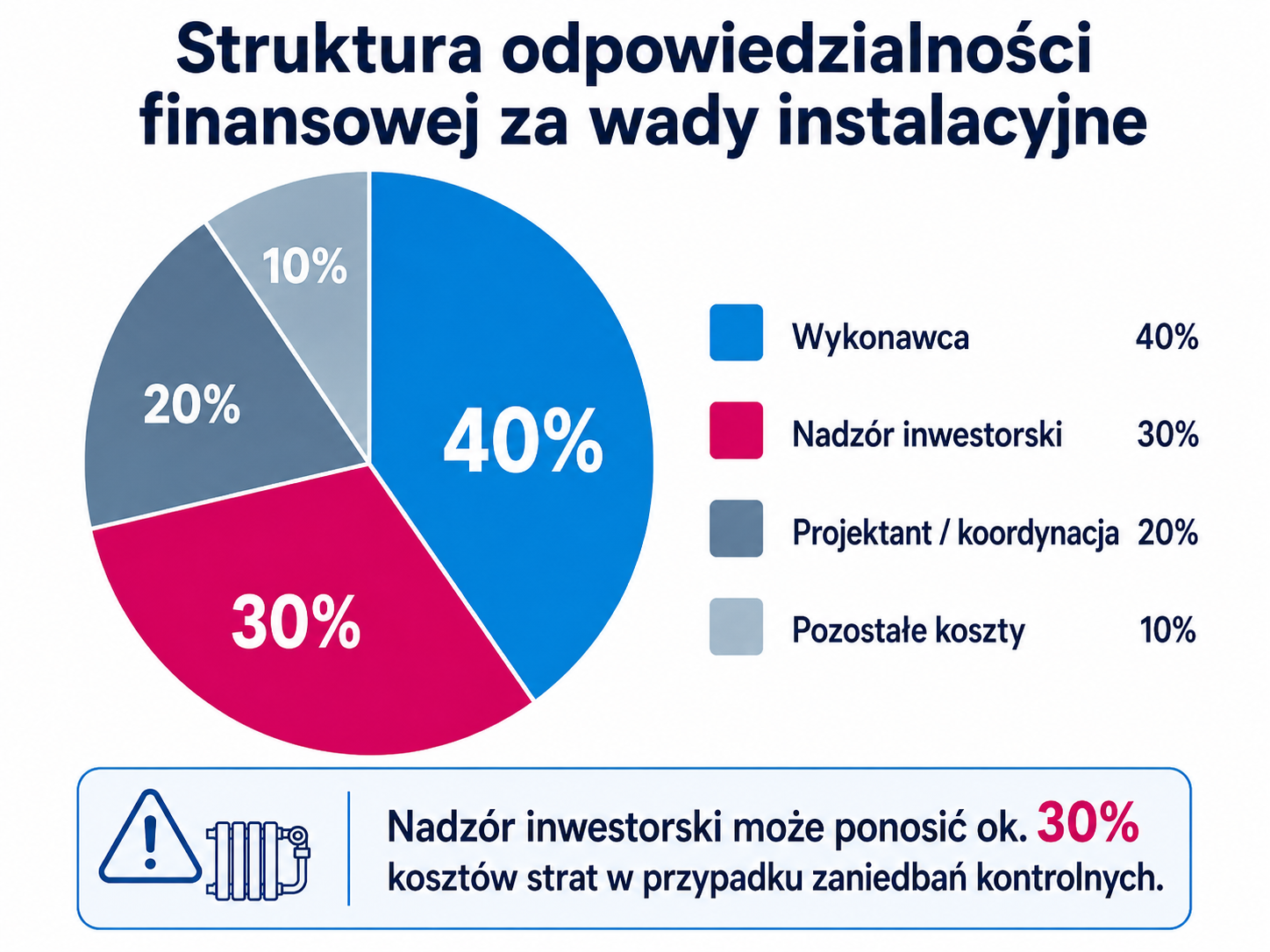

Struktura odpowiedzialności finansowej za wady instalacyjne

Podsumowanie

Ocena poprawności wyprowadzeń zaworów grzejnika musi być dokonywana kompleksowo – od weryfikacji szczelności przejść przez izolacje, po analizę kolizji z elementami stolarki i mebli. Inspektor nadzoru, reprezentując interes inwestora, ma obowiązek egzekwować rozwiązania trwałe i bezobsługowe. Każde odstępstwo od projektu lub kart technicznych materiałów, jak stosowanie silikonu zamiast systemowych uszczelnień, powinno skutkować wstrzymaniem robót lub obniżeniem wartości rozliczeniowej. Świadomość wysokich kosztów prac naprawczych w wykończonych obiektach musi motywować do szczególnej staranności na etapie robót zanikających, gdyż tylko wtedy możliwe jest uniknięcie odpowiedzialności odszkodowawczej sięgającej 30% wartości strat.
